自転車置場

 〜シャッター組立要項〜

 最近はDIYで自分で組立する人が増えているようですが 普通の物置ならできそうでも

シャッター式は不安・・と思っている人に シャッター取付のところだけちょこっと紹介です


シャッター取付手前まではそれほど難しい事はないと思います

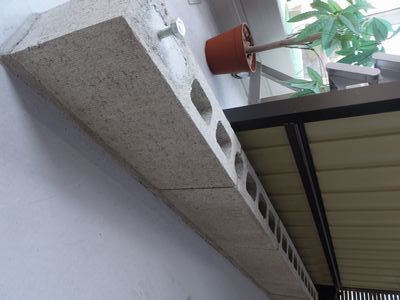

ブロックの水平とアンカーボルトの位置は正確に!

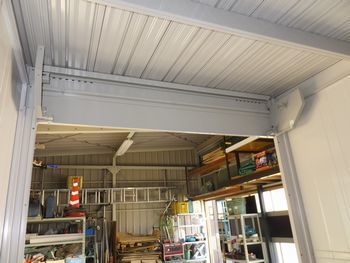

まずシャッター取付ブラケット左右を取付・・・

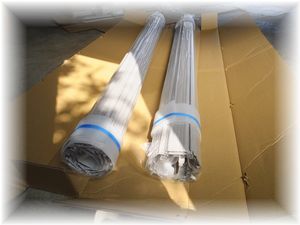

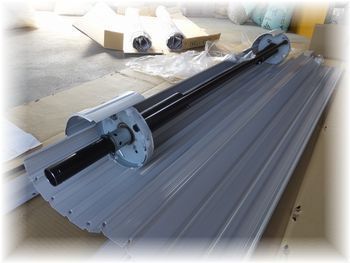

シャッター梱包は3つに分けられ シャフト付きと スラット板中間 下部水切り付き

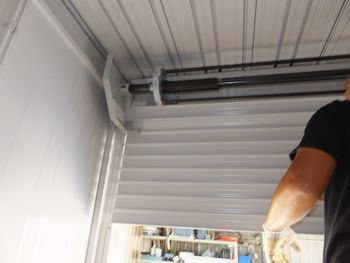

シャフトをブラケットにのせて (チョット重たい)

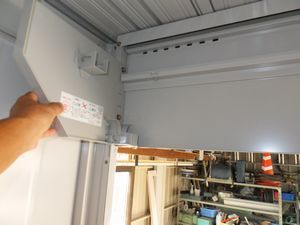

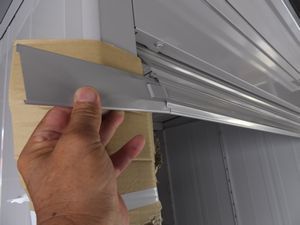

中間スラット板を差し込むにはこんな補助板がついていて
一人でも作業できる様にしてある やりにくいけど・・

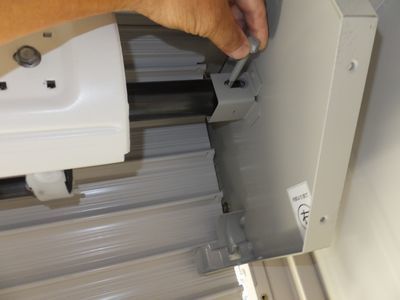

 通しボルトで固定 ゆるまない様にしっかりしめて  古くなるとナットが外れているものがある

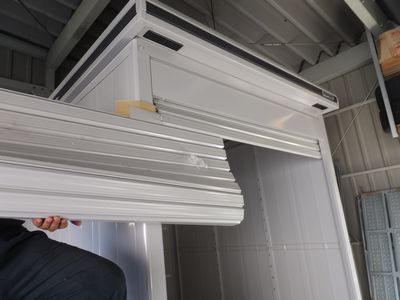

えいやっと持ち上げ差し込む

この時 左右にスペースが無いと差し込めないから要注意!






差し込んだスラット板のはしをつぶして抜けないようにする プロのシャッター屋さんは専用の工具があるらしいがペンチでも何でもよい

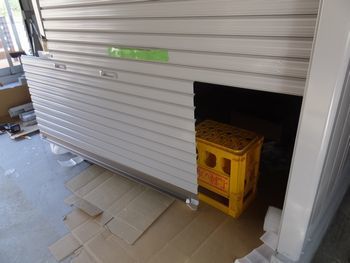

一番下のスラットも同じように差し込む

中間と下部を間違えないよう・・・

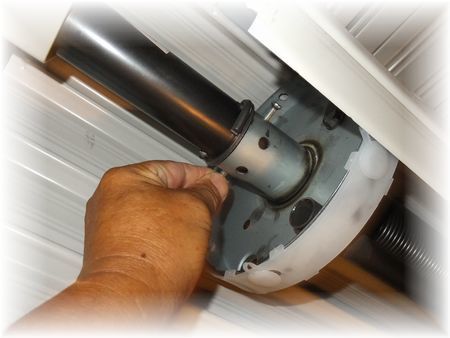

スラットが入ったら上のシャフトの回転を止めているかんざしを抜く ヨドの場合はコンクリート釘をさしてある

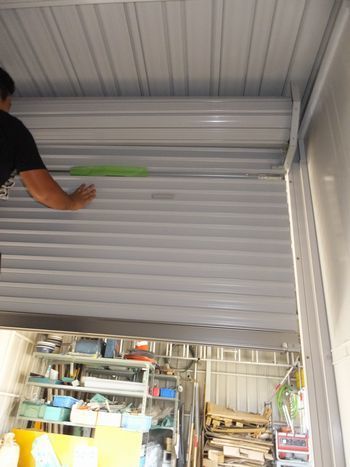

手を添えてゆっくり上げる バネのちからであがるので

上の方まで来たら逆に引っ張る感じで・・・

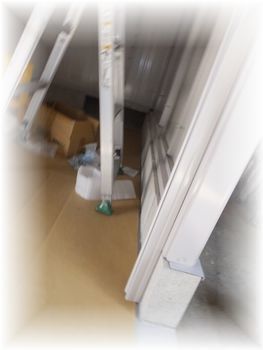

左右レールを下から差し込んでねじで留める 長さが長い場合は切り落す (勾配がある場合)

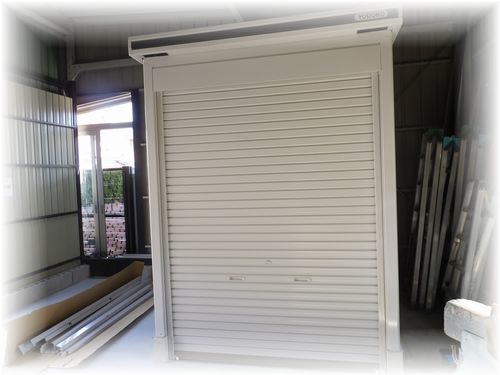

完成です。



※イナバの場合はシャッターは一体式で柱左右の穴にひっかけて順番に上へあげていきます

簡単ですが 重いので2人作業の方が安全です!










~その他おすすめサイクルポート~

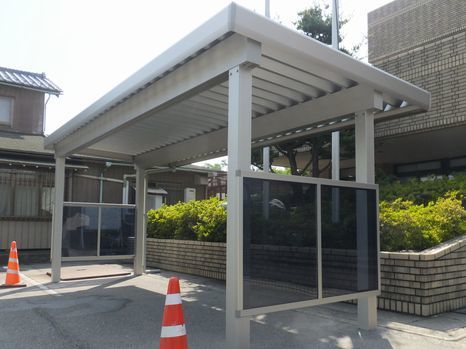

 こちらはアルミ製のオリジナルで大きさは自由寸法
